Мотор редуктор МР1 (одноступенчатый) планетарный

Мотор редуктор МР1 (одноступенчатый) планетарный

Предлагаем Вашему вниманию

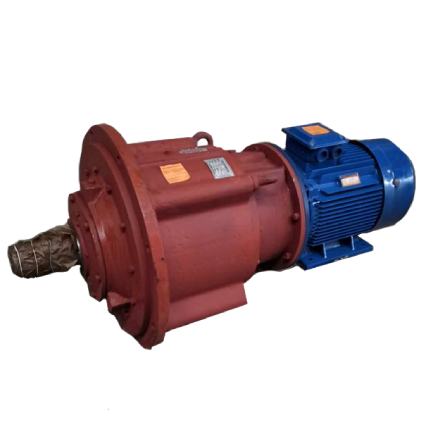

Мотор редуктор МР1 (одноступенчатый) планетарный



Наша компания может предложить Вам купить Мотор редуктор МР1 (одноступенчатый) планетарный производства РОССИИ. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор редуктор МР1 (одноступенчатый) планетарный в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.

На все Мотор редуктор МР1 (одноступенчатый) планетарный распространяется гарантия 12 месяцев. Запасные части. Сервисный центр

Мотор редуктор МР1 (одноступенчатый) планетарный

В планетарных приводах сателлиты вращаются вокруг нескольких осей: собственной и центральной. Это главное отличие от зубчатых передач.

МР1 состоит из асинхронного обдуваемого электродвигателя и планетарного привода. Иногда используется двигатель повышенной мощности вместо стандартного, а также взрывозащищенный. Главное достоинство – большие значения передаточных чисел. Имеют 1 или несколько сателлитов. При 2 варианте исполнения отличаются небольшой массой и габаритами. В целом, при сравнении с другими типами передач, они весят в 1,5 – 5 раз меньше.



Технические данные Мотор редуктор МР1 (одноступенчатый) планетарный

• Нагрузка на выходном валу: 300 – 600 КН.
• Вес оборудования: 100 – 250 кг.
• Валы расположены вертикально, соосно.
• Используется для климатических зон УЗ.
• Комплектуется электродвигателями типа АИР.
• Опорные лапы могут располагаться как на редукторе, так и на электродвигателе.
• Крепятся с помощью лап; оси остаются горизонтальными.
• Имеют меньшую нагрузку на шестерни, чем цилиндрические передачи, поэтому экономят на материале до 80%.
• Часто применяется фланцевый электродвигатель.
• Монтаж может быть:
  — конец выходного вала в виде полумуфты, расположен снизу, выполнен вертикально с компенсатором;
  — конец выходного вала в виде полумуфты, выполнен горизонтально с компенсатором.

Преимущества Мотор редуктор МР1 (одноступенчатый) планетарный:

• используются для изменения скоростей, управления ими, распределяют потоки мощности;
• дают меньше шума, так как имеют колеса меньшего диаметра и высокую плавность зацепления, не так сильно нагружают корпус;
• характеризуются малыми габаритами и массой, поэтому их обслуживание очень экономично: для смазки и охлаждения требуется небольшое количество масла, насосы и резервуары для масел также используются малых объемов;
• небольшое число зубчатых пар дает большие значения передаточных чисел даже при 1 ступени;
• внутреннее зацепление имеет высокую несущую способность;
• сателлиты расположены симметрично, что снижает нагрузку на опоры.

Используются в химической, пищевой промышленности, часто бывают установлены на сельскохозяйственных, перемешивающих, врубовых машинах, авиамоторах.

Отличительные черты Мотор редуктор МР1 (одноступенчатый) планетарный

• Валы могут иметь разное расположение, в зависимости от устройств, с которыми они соединены: концевая опора, перемешивающий механизм или муфта.
• Разновидностью планетарных передач являются дифференциалы: здесь подвержены движению все 3 звена. — Для отрасли станкостроения используют планетарные приводы с коническими колесами, в которых 2 звена ведущие.
• Планетарные приводы, в которых используются цилиндрические шестерни, дают возможность изменять количество зубьев, компактны в осевом направлении.
• Планетарные приводы станков имеют особую схему расчета передаточных значений.
• Могут не только варьировать угловую скорость, но и заменить фрикционную муфту при наличии тормоза на упорном колесе.
• Существуют схемы, которые рассчитаны на то, что сателлиты не самоустанавливаются по центральным колесам.
• Такие коробки передач могут быть трехвальными, многовальными. Простое строение, расположение валов на одной оси дает возможность избежать механических потерь.

Обозначение Мотор редуктор МР1 (одноступенчатый) планетарный

МР-1-500-12-125-Ф-1П-Т3 где: МП – планетарный мотор-редуктор (тип)
1 – число ступеней;
500 – делительный диаметр, самого большого колеса с внутренним зубом, миллиметры;
12 – исполнение по двигателю;
125 – количество оборотов выполняемых выходным валом за ед. времени (1 мин.);
Ф-2П – исполнение по монтажу (Ф-2П обозначает горизонтальное исполнение, выходной вал которого имеет вид фланцевой полумуфты, со встроенным зубчатым компенсатором; Ф-1П обозначает вертикальное исполнение, вниз выходным валом, конец которого выполнен в виде фланцевой полумуфты со встроенным зубчатым компенсатором);
АИР – вид электродвигателя;
У3 –климатическое исполнение.



Технические характеристики Мотор редуктор МР1 (одноступенчатый) планетарный

Типоразмер	Исполнение по монтажу	Передат. число	Число оборотов на выход. валу в мин	Момент на вых. валу , Нм	Электродвигатель			Масса мотор-редукт., кг
					типоразмер	мощность, кВт	масса, кг
МР-1-315У-14-315	Ф-1П	4,6	315	1360	АИР200L4	45	275	465
МР-1-315У-25-315	Ф-1П	4,6	315	910	АИМ180М4	30	280	540
МР-1-315У-14-250	Ф-1П	5,7	250	1720	АИР200L4	45	275	465
МР-1-315У-25-250	Ф-1П	5,7	250	1145	АИМ180M4	30	280	540
МР-1-315У-14-160	Ф-1П	5,7	160	1790	АИР200L6	18,5	260	465
МР-1-315У-25-100	Ф-1П	5,7	160	1100	АИМ180M6	30	185	510
МР-1-315У-14-200	Ф-1П	7,4	200	2200	АИР200L4	37	255	425
МР-1-315У-14-200	Ф-1П	7,4	200	1765	АИР200M4	37	255	255
МР-1-315У-25-200	Ф-1П	7,4	200	1430	АИM180M4	30	280	530
МР-1-315У-14-125	Ф-1П, Ф-2П	7,4	125	1680	АИР200M6	22	235	400
МР-1-315У-25-125	Ф-1П, Ф-2П	7,4	125	1410	АИМ180M6	18,5	265	510
МР-1-315У-14-100	Ф-1П, Ф-2П	7,4	100	1765	АИР200M8	18,5	235	425
МР-1-315У-25-100	Ф-1П, Ф-2П	7,4	100	1430	АИМ180M8	15	265	510
МР-1-315-15-315	Ф-1П, Ф-2П	4,6	315	910	АИР180М4	30	195	380
МР-1-315-16-315	Ф-1П, Ф-2П	4,6	315	560	АИР160М4	18,5	145	340
МР-1-315-26-315	Ф-1П, Ф-2П	4,6	315	560	АИМ160М4	18,5	190	430
МР-1-315-15-250	Ф-1П, Ф-2П	5,7	250	1145	АИР180М4	30	195	380
МР-1-315-16-250	Ф-1П, Ф-2П	5,7	250	705	АИР160М4	18,5	145	340
МР-1-315-26-250	Ф-1П, Ф-2П	5,7	250	705	АИМ160М4	18,5	190	430
МР-1-315-15-160	Ф-1П, Ф-2П	5,7	160	1100	АИР180М6	18,5	185	380
МР-1-315У-25-160	Ф-1П, Ф-2П	5,7	160	1100	АИМ180М6	18,5	185	380
МР-1-315-16-160	Ф-1П, Ф-2П	5,7	160	895	АИР160М6	15	160	340
МР-1-315-26-160	Ф-1П, Ф-2П	5,7	160	895	АИМ160М6	15	215	430
МР-1-315-16-200	Ф-1П	7,4	200	880	АИР160М4	18,5	160	340
МР-1-315-26-200	Ф-1П	7,4	200	880	АИМ180М4	30	195	530
МР-1-315-16-125	Ф-1П, Ф-2П	7,4	125	1145	АИР160М6	15	160	340
МР-1-315-26-125	Ф-1П, Ф-2П	7,4	125	1145	АИМ160М6	15	215	430
МР-1-315-16-100	Ф-1П, Ф-2П	7,4	100	1050	АИР160М8	11	160	340
МР-1-315-26-100	Ф-1П, Ф-2П	7,4	100	1050	АИМ160М8	11	215	430
МР-1-500-11-315	Ф-1П	4,6	315	4000	АИР280M4	132	830	1230
МР-1-500-12-315	Ф-1П	4,6	315	2730	АИР250M4	90	485	950
МР-1-500-21-315	Ф-1П	4,6	315	3330	АИМ20S4	110	695	1355
МР-1-500-22-315	Ф-1П	4,6	315	2730	АИМ250M4	90	730	1215
МР-1-500-11-250	Ф-1П	5,7	250	4200	АИР280S4	110	695	1180
МР-1-500-12-250	Ф-1П	5,7	250	3430	АИР250M4	90	485	950
МР-1-500-13-250	Ф-1П	5,7	250	2100	АИР225M4	55	345	740
МР-1-500-23-250	Ф-1П	5,7	250	2100	ВАО-82-4	55
МР-1-500-21-250	Ф-1П	5,7	250	4200	АИМ280S4	110	887	1355
МР-1-500-22-250	Ф-1П	5,7	250	3430	АИМ250M4	90	730	1215
МР-1-500-12-200	Ф-1П	7,4	200	4300	АИР250M4	90	485	950
МР-1-500-13-200	Ф-1П	7,4	200	2620	АИР225M4	55	345	940
МР-1-500-23-200	Ф-1П	7,4	200	2620	ВАО-82-4	55	345	940
МР-1-500-22-200	Ф-1П	7,4	200	4300	АИМ250M4	90	485	1215
МР-1-500-11-100	Ф-1П	7,4	100	7150	АИР280M8	75	735	1230
МР-1-500-12-160	Ф-1П	9,4	160	4470	АИР250S4	75	485	890
МР-1-500-13-160	Ф-1П	9,4	160	3280	АИР225M4	55	345	740
МР-1-500-22-160	Ф-1П	9,4	160	4470	АИМ250S4	75	650	1150
МР-1-500-23-160	Ф-1П	9,4	160	1790	ВАО-82-4	55
МР-1-500-25-160	Ф-1П	9,4	160	1790	АИМ180M4	30	255	865
МР-1-500-12-100	Ф-1П	9,4	100	5250	АИР250M6	55	435	950
МР-1-500-13-100	Ф-1П	9,4	100	3530	АИР225M6	37	315	740
МР-1-500-23-100	Ф-1П	9,4	100	3820	ВАО-82-6	40
МР-1-500-22-100	Ф-1П	9,4	100	5250	АИМ250M6	55	670	1215
МР-1-500-12-125	Ф-1П	11,2	125	5720	АИР250S4	75	485	905
МР-1-500-13-125	Ф-1П	11,2	125	4200	АИР225M4	55	345	740
МР-1-500-23-125	Ф-1П	11,2	125	4200	ВАО-82-4	55
МР-1-500-22-125	Ф-1П	11,2	125	5720	АИМ250M6	75	670	1150
МР-1-500-11-80	Ф-1П	11,2	80	7150	АИМ280S6	75	840
МР-1-500-12-80	Ф-1П	11,2	80	5370	АИР250S6	45	395	905
МР-1-500-13-80	Ф-1П	11,2	80	4410	АИР225M6	37	315	740
МР-1-500-23-80	Ф-1П	11,2	80	4770	ВАО-82-6	40
МР-1-500-21-80	Ф-1П	11,2	80	7150	АИМ280S6	75	840
МР-1-500-22-80	Ф-1П	11,2	80	5370	АИМ250S6	45	395	1150
МР-1-500-12-64	Ф-1П	11,2	64	5520	АИР250S8	37	405	905
МР-1-500-13-64	Ф-1П	11,2	64	4470	АИР225M8	30	315	740
МР-1-500-22-64	Ф-1П	11,2	64	5520	АИМ250S8	37	715	1150
